FFC排線額定電流是指排線長時間工作，不會產生很明顯的發熱現象，具體需要讓排線在額定電流下工作一個小時，線材表面的溫升不要超過2℃。
額定電流主要還是由導體規格決定的，不同導體規格會影響額定電流大小。電流能過多大必須在排線設計時就要考慮到可能的應用場景，測試時我們是針對單根導體而言，因ffc排線每根導體通常是規格一致的（極個別變間距的排線有幾種規格導體），只需要算出單根導體的過電流就可以了。
單根導體電流標準到底是什么呢？電流=電壓/電阻 即：I=U/R，而電阻R=P*L/S,即電阻=導體的阻抗率P*導體的長度L/導體的橫截面積S。阻抗率P近似為一個固定的常數，但是不同的溫度會有細微的變化，一般我們?nèi)?0℃左右對應的值，取導體在20℃時的阻抗率P20。由于FFC排線的導體是電解銅，含銅量為99.99%，近似為純銅，純銅在20℃時的電阻率P20=0.017241Ωmm2/m。圈內的朋友都知道，常規FFC排線的導體是在純銅外鍍了一層錫，一般鍍錫層厚度大于1μ，根據行業經驗值，這種鍍錫扁平銅線的在20℃時的阻抗率為P20=0.0208Ωmm2/m。由R=P20*L/S，阻抗率P20為常數，L取單位長度1M，那么電阻R的大小就僅僅取決于導體的橫截面積S。

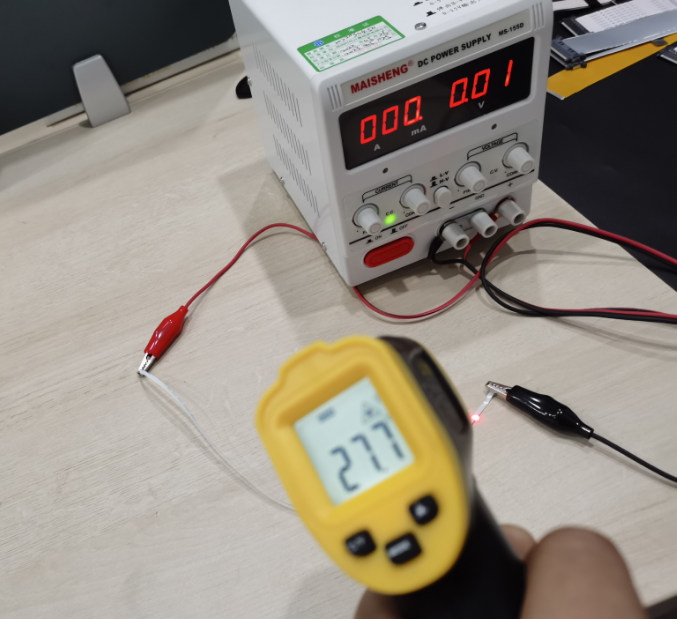

不同間距的FFC軟排線，其所用銅線的尺寸規格是不一樣的，下面我們就以最常用做的0.5mm間距與1.0mm間距來闡述。0.5mm間距的FFC排線常規銅線規格為厚*寬=0.035mm*0.3mm，1.0mm間距的FFC排線常規銅線規格為厚*寬=0.035mm*0.65mm。先算0.5mm間距的排線的電阻R=0.0208*1/（0.035*0.3）=1.98Ω≈2.0Ω，那么電壓也取單位電壓1V，得出電流I=U/R=1/2=0.5A。再算1.0mm間距的FFC軟排線的電阻R=0.0208*1/（0.035*0.65）=0.914Ω≈1.0Ω，那么電壓也取單位電壓1V，得出電流I=U/R=1/1=1.0A。然后我們用同樣規格的排線，施加上面的對應的電流，測排線表面的溫升。
由以上推理得出結論：常規0.5mm間距與1.0mm間距的FFC軟排線（鍍錫）的單根導體所能承受的額定電流是0.5A與1.0A。根據上述公式同理推論，我們算出了常規ffc排線電流標準如下，以供參閱。
Pitch0.5： 導體規格0.035*0.3 電流0.5A
導體規格0.05*0.3 電流0.7A
Pitch1.0： 導體規格0.035*0.65 電流1.0A
導體規格0.05*0.65 電流1.4A
導體規格0.1*0.65 電流2.5A
Pitch1.25： 導體規格0.05*0.8 電流1.8A
導體規格0.1*0.8 電流3.0A
