很多FFC排線研發工程師認為只有在FFC排線進行高頻傳輸時，才會考慮介質常數，這是否有道理呢？

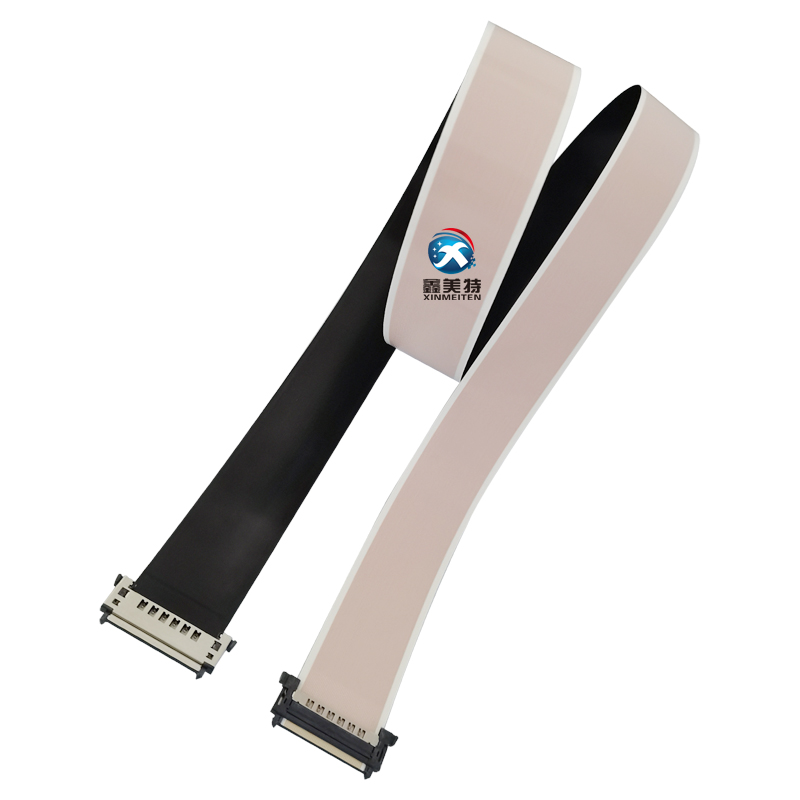

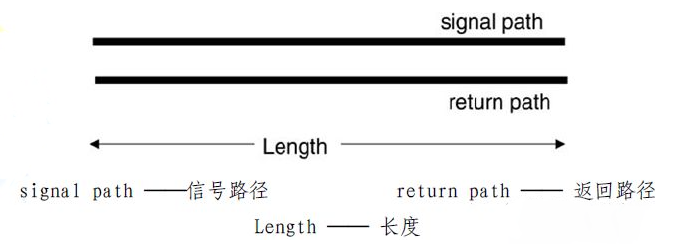

根據線纜的信號傳輸路徑分析，我們先了解一下常見物質的介電系數及導磁系數。
常見物質的介電常數：
空氣：1 玻璃：4~10 油：2.3
紙：2~4 PE：2.3 PS：2.6
Porcelain：5.7 Teflon：（FEP、PFA、PTFE等）：2.1
LCP：3.2 PVC：3.5~4 SPS：2.9
PCT：2.72~2.87 PPS：3.8~3.9 PET：2.1~2.3
常見物質的介電常數：
介電常數(Dielectric Constant):

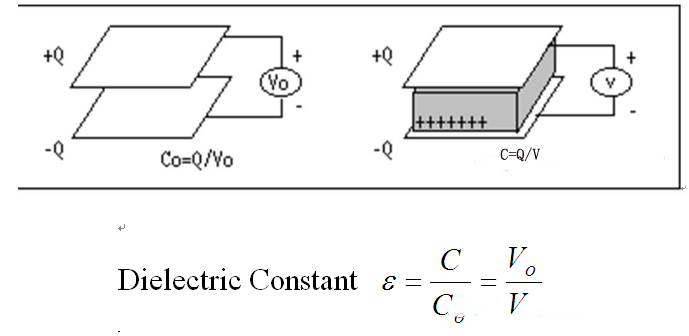

介電常數定義為電力線密度與電場強度的比值，在一般塑膠物質中，介電常數越小，電容的效應越小，電磁波通過的速率越快，目前測量介電常數的方法主要有集中電路法、傳輸線法、諧振法、自由空間波法等等。而其中的傳輸線法、集中電路法、諧振法等屬于實驗室測量方法，測量通常是在實驗室中進行，必須具有相應的樣品采集技術。對于已知介電常數材料發泡后的介電常數通常用經驗公式得到如下的公式及測試方法：
導電系數( conductivity)

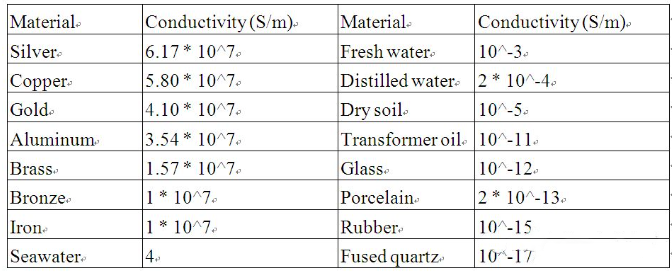

物質導電的能力，導電系數越大，電阻越小，相當于機械方面的IACS系數.
R：電阻
L：導體長度
A：導體截面積

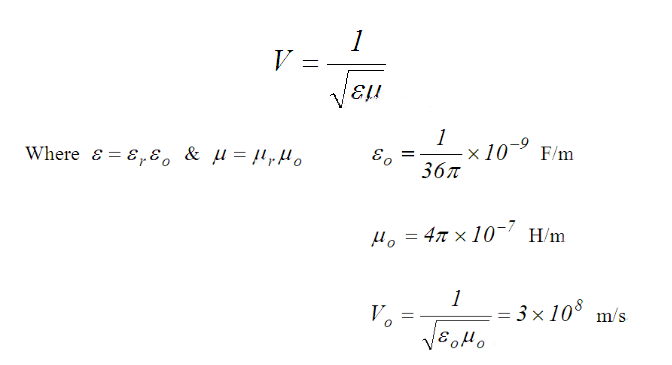

電磁波在介質內的傳輸速度取決于介質的介電系數及導磁系數

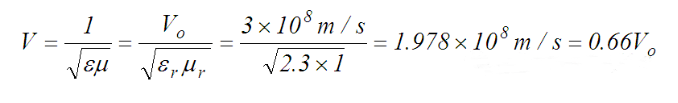

因此，電磁波在真空中是以光速在前進，假如電磁波在介質中傳播，我們需要知道介質的相對介電系數及相對導磁系數，以推算電磁波在介質內的傳遞速度，舉例而言，電磁波在FFC排線 內的傳遞速度為：（選用發泡PET絕緣材料，介質系數 2.3，銅導體的導磁系數 1）
綜上所述，在低頻時，介質的導電率低，故其流經的電流很小。但是，在高頻時，介質內會被導入電流而有損耗。因此有低頻看導體，高頻看絕緣的說法，就是根據這樣分析出來的。在一些基站，有多種設備間的相互干擾的時候，介質的影響也是存在的，由于導體對導體會形成多種磁場，電磁場散逸在空氣中或介質而會損失能量，也就是EMI中的輻射干擾(另一種是經由電流影響其他裝置的傳導干擾)，這樣能量若耦合到其它裝置就造成干擾，若輻射損耗要小，則屏蔽效果要做好，在部分測試屏蔽阻抗的要求的線材時候，會更多考慮絕緣介質的影響。所以，我們給用戶在制作過4K的高頻信號的FFC排線時，需要在排線兩邊做屏蔽材。
