FFC排線之原材導體介紹

FFC排線作為信號傳輸?shù)妮d體，導體是最重要的部件之一，下面我著重介紹下ffc排線的導體情況。

銅線導體種類概述:

硬銅線：經伸線冷加工而成，具有較高的抗張強度，適用于架空輸電線、配電線及建筑線之導體.

軟銅線：硬銅線加熱去除冷卻加工所產生之殘余應力而成，富柔軟性及彎曲性，并具有較高之導電率，用以制造通信及電力線纜之導體、電氣機械及各種家用電器之導線.

半硬銅線：抗張強度介于硬銅線與軟銅線之間，用于架空線之綁線及收音機之配線.

鍍錫銅線：銅線表面鍍錫以增加焊接性及保護銅導體于PET、PVC或橡膠絕緣押出時不受侵蝕，并防止橡膠絕緣之老化.

平角銅線：斷面為正方形或長方形之銅線，為制造大型變壓器或大型馬達等感應線圈之材料，也用FFC排線使用。

無氧銅線：含氧量0.001%以下、純度特高之銅線，銅之含量在99.99%以上，不會受氧脆化，用以制真空管內之導線、半導體零件導線及極細線等.

漆包線：銅線軟化后，表面涂以絕緣漆，經加熱烤干而成，一般分為天然樹脂及合成樹脂漆包線.

銅箔絲：以扁平且極薄之銅絲卷繞于纖維絲上的導體。

先絞后鍍線：將未鍍之銅線絞合后，再加以鍍鋁.

銅包鋼：一般用于同軸線作信號的傳輸(如電視機與VCD的連接、戶外電視天線、閉路電視等﹔較硬線具有更高的抗張強度，在高山地帶，跨越河流等須長距離時作為架空線用，依其銅厚度，一般分導電率21%、30%、40%等。

合金銅：由銅和其它導體金屬組成，如銅鎳合金等，用于特殊用途線。

目前常用的導體主要有如下幾種：

鍍錫銅線，英文縮寫為TC﹔

裸銅線，英文縮寫為BC﹔

鍍銀銅線，英文縮寫為SC﹔

鍍銀銅包鋼，英文縮寫為SCCS

銅包鋼，英文縮寫為CP.

FFC排線是采用扁平鍍錫銅線或扁平裸銅線，截面是長方形的。

銅線導電性能分析

一.按電阻率（長為1m，截面積為1mm2的材料電阻值大?。﹦澐?，一般情況下我們將材料分為三類：

導  體：電阻率在102Ω·mm2/m以下

半導體：電阻率為10³~10⁸Ω·mm²/m﹔

絕緣體：電阻率為10⁸Ω·mm²/m以上。

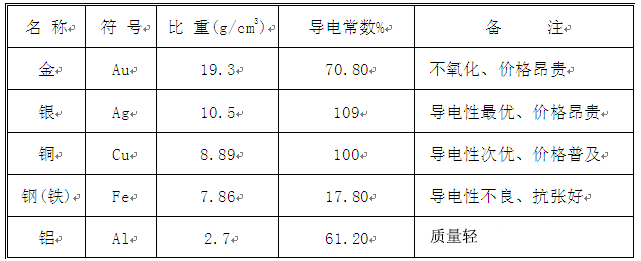

目前常用的金屬導體有金、銀、銅等(如下表)，考慮到導體的價格和導電性能，最常用的為銅導體。導電系數以銅為標準(100%)，各導體比較如下表：



由上表可知，銅的導電率較佳，適用性能廣，成本較低，還可在其表面鍍錫，利于焊接，并有抗氧化作用。

二.按導電率分析

導體電阻 — 導體之電阻與其長度成正比與其截面積成反比 。

導電率—以20℃時，長度為1m、截面積為1mm²之標準軟銅線之電阻1/58ohm(0.017241 ohm)為基準，稱為100%導電率。電阻愈大，則導電率愈低，兩者成反比例。

耐彎折性—單線之一端固定，另一端加上重量使垂直向下，然后來回180°彎折，直至線斷為止，彎折次數愈多，表示耐彎折性愈強。

拉斷力—抗張?jiān)囼?yàn)時，施于試樣而使其斷裂之最大負荷重量或力。

抗張強度—抗張?jiān)囼?yàn)時，使得試樣斷裂，單位面積承受的拉斷力。

伸長率 — 規定標準長度，測試?yán)瓟鄷r(shí)的長度與拉伸前的原長度與比率。

溫度不同，導體會有不同的阻抗，一般常以20℃或25℃時為標準，溫度愈高，阻抗會愈大.

銅線高頻性能分析

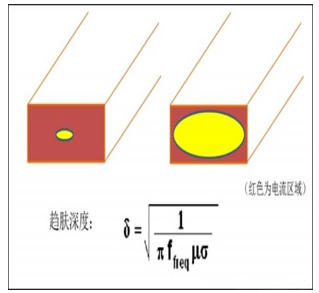

高頻電流流過導體時，電流會趨向于導體表面分布，越接近導體表面電流密度越大。這種現象就是趨膚效應。頻率越高，電流就越集中在導體表面，可以想象，當頻率足夠高時，電流幾乎只分布在導體表面上薄薄的一層，導體內部幾乎沒有電流。

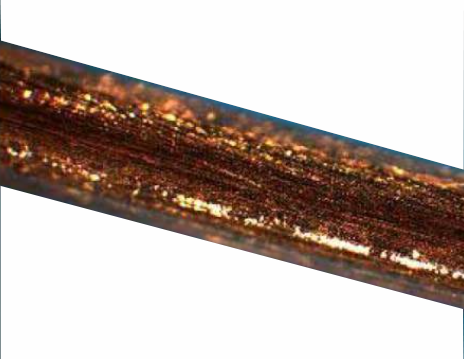

對于銅這樣的良導體，電導率極高，所以隨著頻率升高，很快就表現出明顯的趨膚效應，一般6MHz多一點趨膚深度近似1mil，大概在55MHz左右的時候趨膚深度約0.35mil，1GHz時約0.1mil，趨膚效應必然對高速信號產生很大影響。如下圖放大以后看，銅的表面并不像看起來那么光滑，趨膚效應導致信號損耗增加。
