FPC連接器焊接于PCB板上一般就是波峰焊或回流焊兩種方式，本文詳細分析一下其工藝。

波峰焊與回流焊定義：

波峰焊：波峰焊是將錫條在錫爐的錫槽內溶成液態，利用電機攪動形成波峰，讓PCB板與fpc連接器的插針焊接起來，一般用在手插件的插針連接器焊接和點膠板。波峰焊溫度一般在220℃~230℃。

回流焊：回流焊通過熱風或其他熱輻射傳導，將印刷在PCB上的錫膏熔化與FPC連接器的貼片針焊接起來，主要用在SMT貼片連接器。有鉛的回流焊，實際溫度大概是230℃左右，無鉛的回流焊溫度大概在240℃左右。

波峰焊與回流焊工藝：

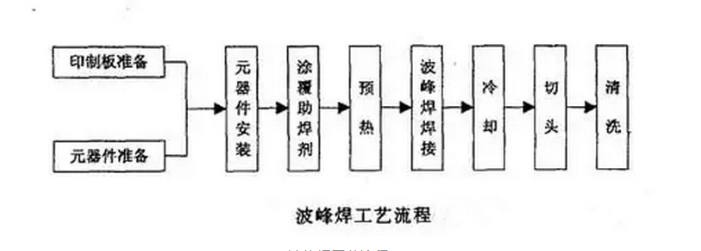

波峰焊：將熔融的液態焊料，借助與泵的作用，在焊料槽液面形成特定形狀的焊料波，提前插裝了元器件的PCB板傳送之輸送鏈上，經過某一特定的角度以及特定的浸入深度穿過焊料波峰而實現焊點焊接的過程。噴助焊劑---預熱---焊接---冷卻區。波峰焊流程示意圖如下。

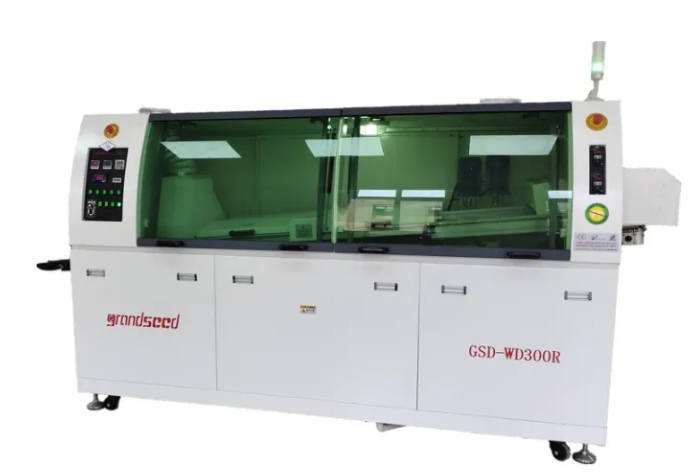

      波峰面的表面均被一層氧化膜覆蓋，氧化膜在沿焊料波的整個長度方向上幾乎都保持靜止?fàn)顟B(tài)，在焊接過程中，PCB板接觸到錫波的前沿表面，氧化膜破裂，PCB板前面的錫波無皺褶地被推動向前，整個氧化膜與PCB板以同樣的速度向前移動，于是波峰焊機焊點成型。當PCB進入波峰面前端時，基板與連接器的引腳被加熱，并在未離開波峰面之前，整個PCB板浸在焊料中，即PCB與插針被焊料所連接。在PCB離開波峰尾端的瞬間，少量的焊料由于潤濕力的作用，粘附在焊盤上，且由于表面張力的原因，會出現以引線為中心收縮至最小狀態，此時焊料與焊盤之間的潤濕力大于兩焊盤之間的焊料的內聚力，于是會形成飽滿，圓整的焊點，PCB離開波峰尾部的多余焊料，由于重力的原因，回落到錫鍋中。下圖是波峰焊機器。

波峰焊要點：

1.噴涂助焊劑：主要是用于去除板上的氧化物，可提供較低的表面張力、熱透射率以及更平滑的焊接過程。

2.預熱：PCB通過熱通道進行預熱和激活助焊劑。要求所有原件都要耐熱。

3.過波峰表面PCB板面上不可以有曾經SMT錫膏的元件。波峰焊：隨著溫度的不斷升高，焊膏變成液體，形成波浪，其邊緣板將在其上方行進，組件可以牢固 地粘合在板上。

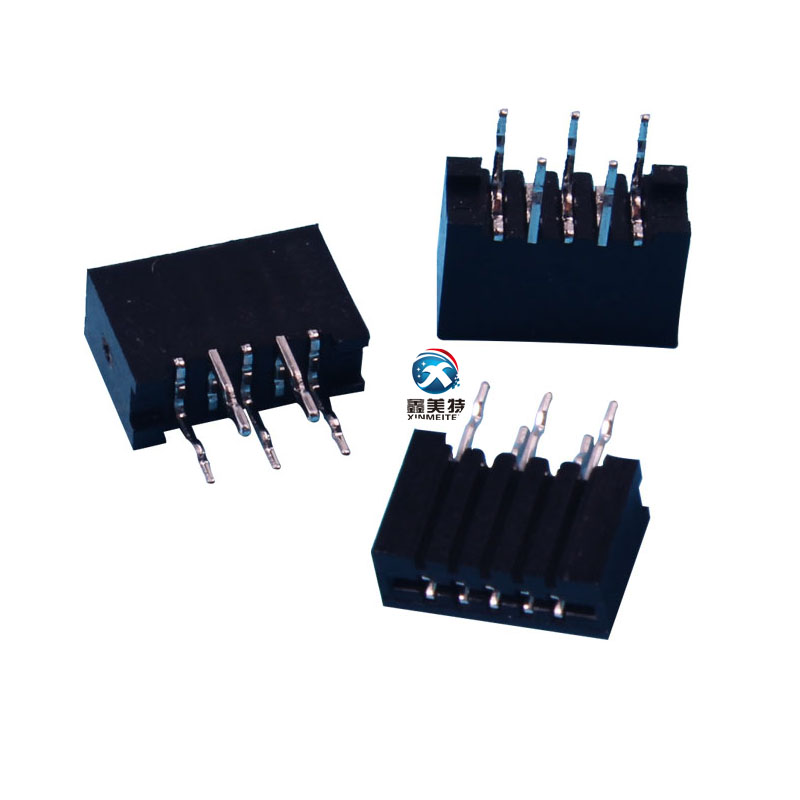

4.冷卻：波峰焊曲線符合溫度曲線。隨著波峰焊階段溫度達到峰值，溫度下降，    稱為冷卻區。5.波峰焊適用于插件型原件，比如插針fpc連接器（如圖）。

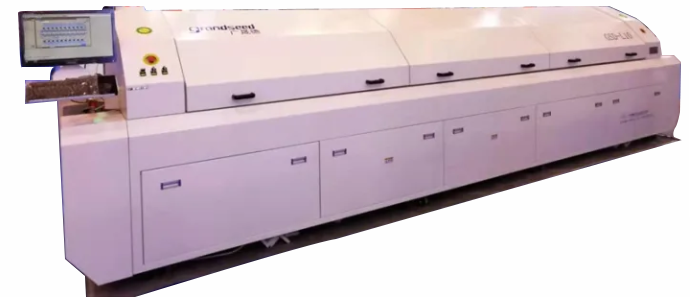

回流焊：回流焊是通過錫膏將首先暫時粘在PCB板上的焊盤上的組件永久粘合，錫膏將通過熱空氣或其他熱輻射傳導而熔化?；亓骱赣兴膫€(gè)焊接工藝，分別為：預熱---保溫---回流焊接---冷卻。下圖是回流焊機器。

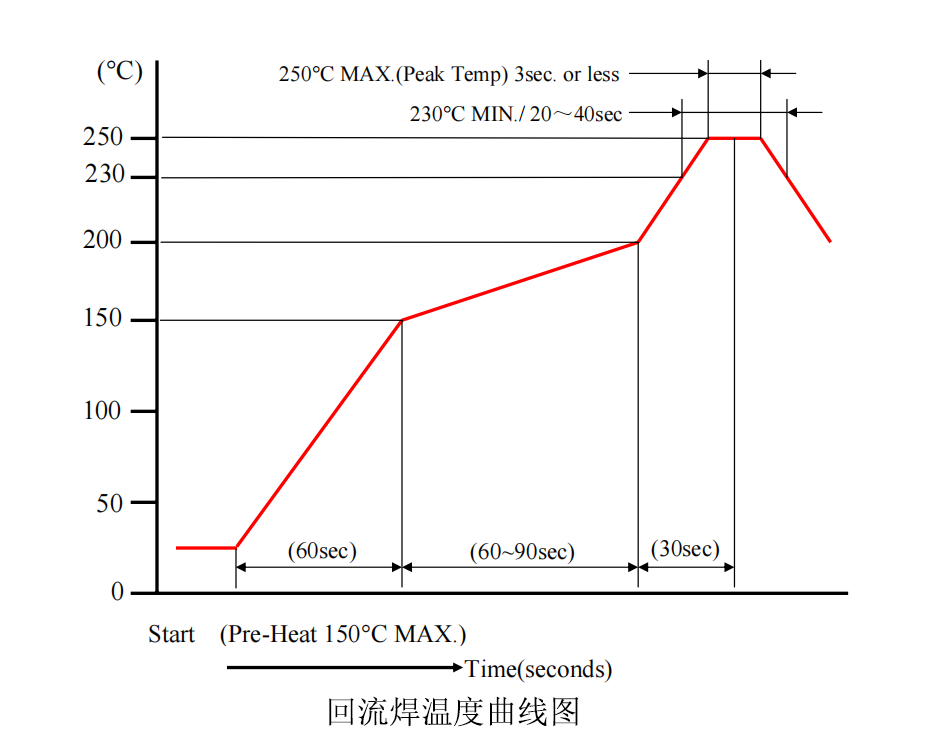

下圖是回流焊工藝過程的溫度變化曲線：

回流焊要點：

1.預熱：預熱符合熱曲線，并能很好地去除可能包括焊膏的揮發性溶 劑，不需要噴助焊劑。      2.保溫：板子升溫后進入保溫區。確保由于陰影效應而沒有完全加熱的任何區域達到必要的溫度，另一種是活化助焊劑并去除焊膏溶劑或揮發物。

3.回流焊接： 回流區域是在焊接過程中達到最高溫度的區域。焊料在這里熔化并形成必要的焊點。而實際的回流工藝是指助焊劑降低金屬接頭處的表面張力，從而實現冶金結合，使單個焊粉球結合并熔化。

4.冷卻： 需要在回流后對冷卻板的組件沒有任何壓力的方式進行冷卻。適當?shù)睦?span style="color:#222222;font-family:arial;font-size:16px;background-color:#FFFFFF;">卻可以抑制多余的金屬間化合物的形成或減少對組件的熱沖擊。

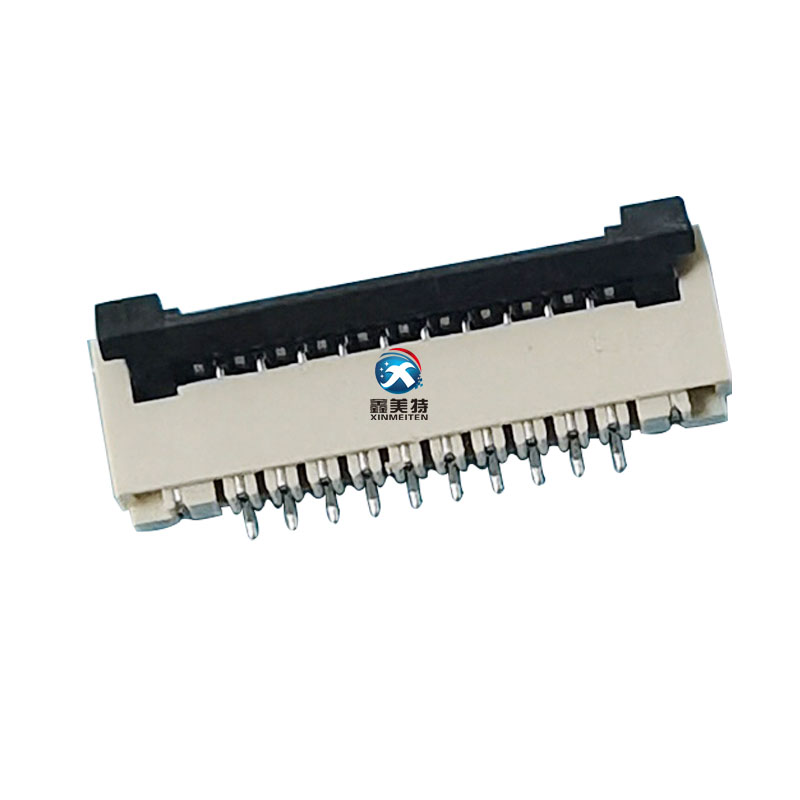

5.回流焊適用于貼片連接器（如圖）。
