FFC排線特性阻抗如何控制？
特性阻抗對于高頻傳輸?shù)膄fc排線是要特別關注的一個參數，比如lvds屏線，高頻信號在傳輸過程中，傳輸線的任意一點由于感應電流存在，在每一處都存在一個等效電阻的存在，通常被成為特性阻抗。
特性阻抗的波動對于高頻信號傳輸影響很大，一般對于屏線來說，能夠?qū)鬏斁€各處特性阻抗控制在100±10Ω，基本上是可以接受的，對信號傳輸效果影響不明顯。
影響特性阻抗的因素有介電常數、介質層厚度、線寬、銅導體厚度。對于一款間距確定，導體規格確定、膠膜厚度確定的ffc排線而言，其介電常數、導體線寬以及導體厚度都是固定的，那么唯一還能改變的就是介質層厚度。
因此，我們在對高頻ffc排線進行特性阻抗匹配設計時，經常在排線的表面加貼復合鋁箔（俗稱吸波材）來對線纜進行特性阻抗匹配，加貼的吸波材除了匹配阻抗外，也起到抗抗干擾的作用。如圖所示：

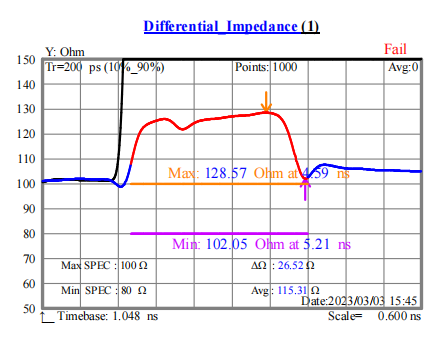

現在有客戶要求對排線環包導電布，同時還要讓特性阻抗達到100±10Ω，是否能達到呢？首先我們要知道裸線ffc排線（即排線兩面不加貼任何屏蔽材料）的特性阻抗是多少呢？根據我們ffc排線廠家多年的生產經驗，對于兩面不加貼任何屏蔽材料的ffc軟排線，導體采用常規1盎司的銅，膠膜采用常規43U或60U的材質，特性阻抗大概是130Ω左右。如下圖所示：
可以看到，特性阻抗最大值為128.57Ω，接近130Ω。

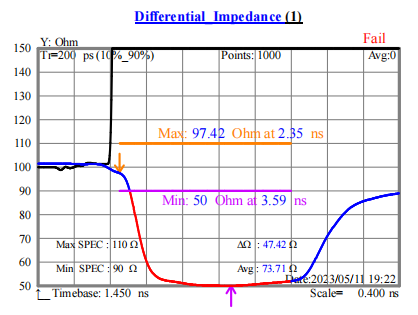

那么在此基礎上環包一層導電布特性阻抗有如何變化呢？我們也進行了相關測試，如下圖所示：
由此可見，當ffc裸線包上導電布后，特性阻抗降低到50Ω，沒有達到期望的100±10Ω的范圍內，那么如果又想包導電布，而且想讓特性阻抗達到100±10Ω范圍內，有沒有方法呢？答案是肯定的，有方法。方法怎么來的，根據影響線纜特性阻抗的幾個條件，現在能改變的就是對絕緣介質層的厚度進行調整。經過實踐摸索，我們在ffc裸線外面貼一層PP發泡，然后再環包導電布，就能達到要求。如下圖所示：
綜上所述，對于FFC排線的特性阻抗調整 ，介質層的厚度選擇是一個非常好用的方法，當然若用戶對線纜厚度有規定的除外，若對線纜厚度不是那么嚴格，通過調增屏蔽介質層的厚度能很好的調整線纜特性阻抗的大小。
